从编译 C 语言文件说起
1 | $ gcc -01 -o p p1.c p2.c |
使用了 gcc 命令来编译,也可以简单写作:cc
。
优化层级为 1,1 级是最低的,层级越高程序优化越好,但增加了编译时间,也使调试变得更难,且跟源程序差异很大不便于理解。
编译的流程是:
- 预处理器(preprocessor)把诸如:
#include
、#define
、#if
、#else
、#elif
、#ifdef
、#endif
等预编译指令替换掉。 - 编译器(compiler)把
.c
源文件编译成.s
的汇编代码文件。 - 汇编器(assembler)把汇编代码文件转换成相应的二进制目标文件
.o
,目标文件已经是机器码了,只是没有填入全局变量的地址。 - 链接器(linker),把多目标文件和库函数链接在一起,形成可执行文件。
instruction set architecture,ISA,指令集体系结构,定义了处理器状态,指令的格式和行为。intel 的指令集包括 32 位的:IA32,以及 64 位的:x86-64。
编译器做了整个编译流程的大部分工作,汇编代码几乎就是机器码的供人阅读版。所以看懂汇编代码是关键。
IA32 程序代码和 C 语言很不相同,一些在 C 语言下看不到的处理器状态可以在这里看到:
- 程序计数器(program counter,PC,也叫:instructor pointer,IP)在 IA32 中叫:
%eip
,指出下一条指令在内存中的位置 - 整数寄存器,可以用来保存数据
- 状态码寄存器,可以用来实现条件控制代码如:if 和 while
- 浮点寄存器,用来计算浮点数
例子
1 | int accum = 0; |
如果要看到编译出的汇编代码,可以使用-S
选项:
1 | $ gcc -01 -S code.c |
这样就会使编译流程停留在 预处理->编译 阶段,而不是继续进行接下来的汇编和链接,生成的文件是:.s
汇编文件。编译后的汇编代码中会包含如下代码:
1 | sum: |
这段代码中的每一句都对应一个机器指令,比如 pushl 这句的意思就是把寄存器%ebp 的内容 push 到程序栈(内存中)上。在汇编代码里所有的局部变量都不见了,全局变量还可以看到,因为编译器还没有决定这个变量在内存中的存储位置。
如果我们使用-c
选项,GCC 就会既编译又汇编:
1 | $ gcc -01 -c code.c |
这样就生成了目标文件code.o
,在 800bytes 的 code.o 文件中,有 17bytes 是对应上面的汇编代码的:
1 | 55 89 e5 8b 45 0c 03 45 08 01 05 00 00 00 00 5d c3 |

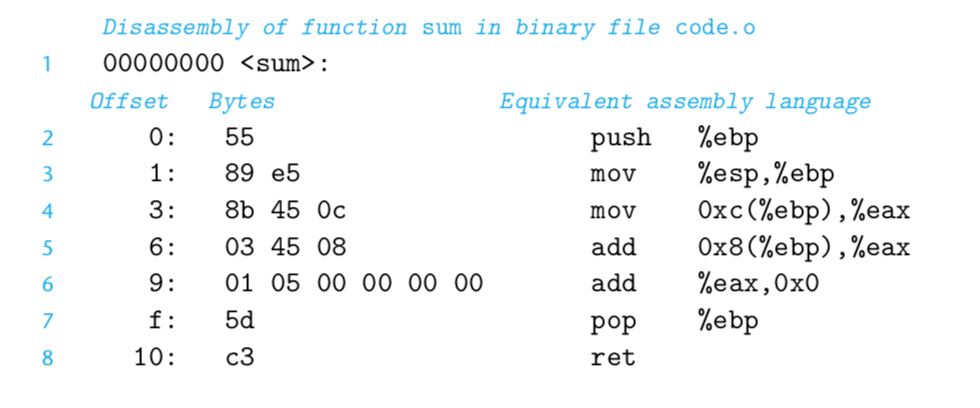

可以使用反汇编将难懂的目标文件代码转成汇编代码:
1 | $ objdump -d code.o |
- IA32 指令的长度是 1 到 15 字节,越常用的,操作数越少的指令越短,反之则越长。
- 给定一个开始的位置,只对应一种机器指令,比如只有
pushl %ebp
指令是以 55 开头的 - 反汇编只需要根据目标文件就可以翻译出汇编文件
- 反汇编出来的文件跟直接编译的汇编文件有些不一样,比如所有指令都省略了后缀
l
。l
是大小指示符,而大多数情况下是可以省略 l 的。
头两个属性跟哈夫曼编码的原理是一致的,可以说这是一种通用的编码原则,第一条用来保证节省字节空间,第二条则保证编码的唯一性。
生成真正可执行的文件还需要链接操作,而且必须包含 main 函数。假设我们的main.c
文件如下:
1 | int main(){ |
我们可以使用如下指令生成可执行文件:
1 | $ gcc -01 -o prog code.o main.c |
prog 文件增长到了 9123bytes,因为它不仅包含我们写的代码,而且包含了用来开始和结束的程序,以及与操作系统进行交互的程序。

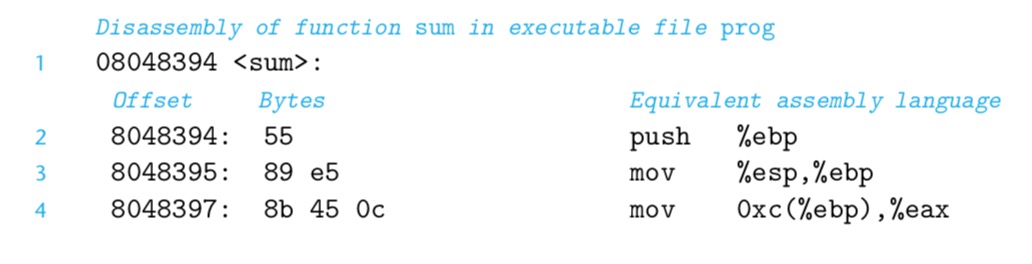

可以看到第 6 行,全局变量在链接的时候定址。
汇编代码的格式
假设我们有一个 C 语言文件simple.c
:
1 | int simple(int *xp, int y) 2{ |
可以得到如下汇编代码:
1 | .file "simple.c" |
所有以.
开头的行都是用来指导汇编器和链接器的,我们不用去管。而这段代码的大概意思如下:
1 | simple: |
这段代码对%ebp 和%esp 的操作涉及到了程序栈模型,看不懂很正常,文章下面会有讲解的。
ATT 和 intel 汇编格式
ATT 即 AT&T,是贝尔实验室旗下的公司。
GCC 和 OBJDUMP 默认生成 ATT 格式的汇编代码,微软和因特尔的编程工具则默认生成 intel 格式的汇编代码。
使用如下命令可以让 GCC 生成 intel 格式的代码:
1 | $ gcc -01 -S -masm=intel code.c |
两者的区别如下:
- intel 代码省略了用来指定大小的后缀,比如使用
mov
而不是movl
- intel 代码省略了寄存器前面的%,比如使用
esp
而不是%esp
- intel 代码用了不同的方式来描述内存地址,比如使用
DWORD PTR [ebp+8]
而不是8(%ebp)
- intel 代码多操作数指令的操作数顺序跟 ATT 相反
由于是由 16bit 架构扩展到 32bit 架构的,intel 管 16bit 数据类型叫:word
,32bit 数据类型叫:double words
,64bit 数据类型叫:quad words
。

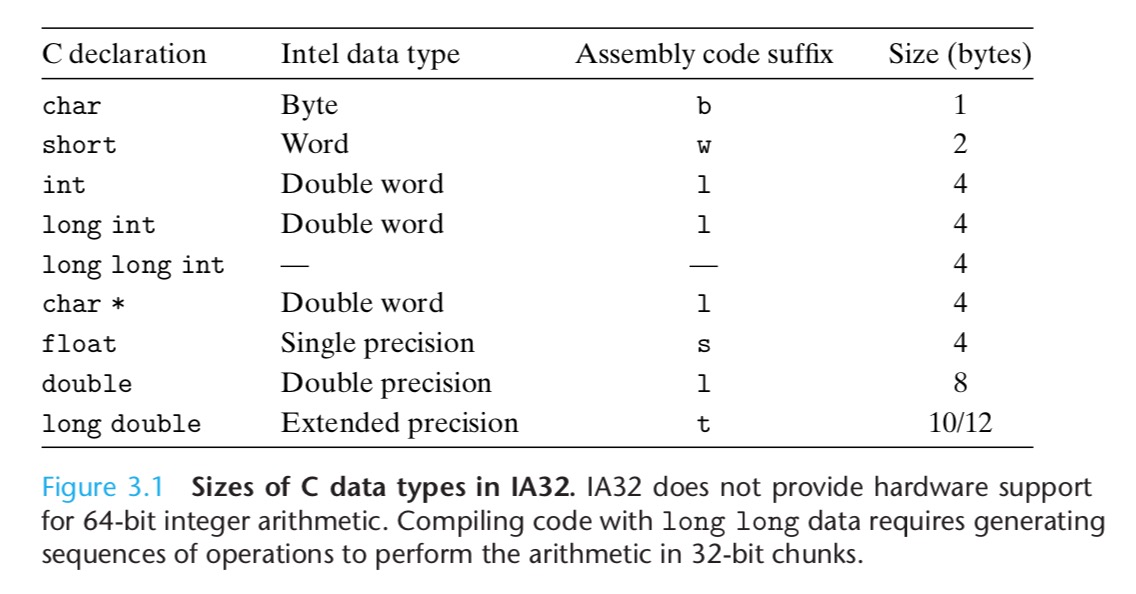

数据格式
访问数据

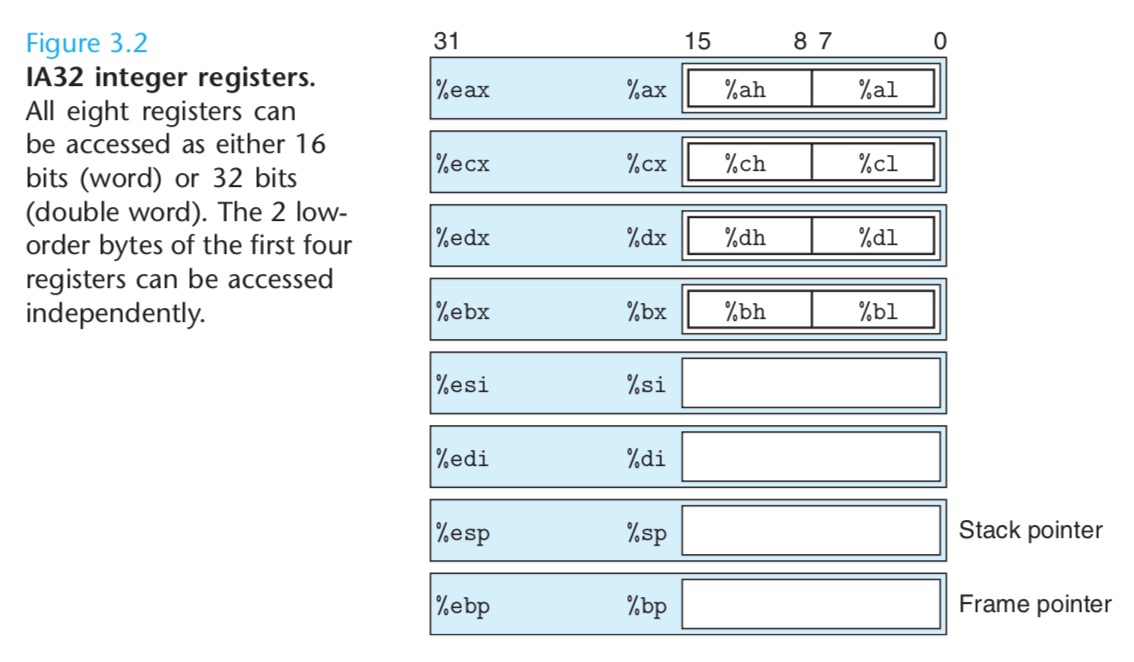

IA32 CPU 包含了 8 个寄存器,每个有 32bit 存储空间,用来存储整形值以及指针。

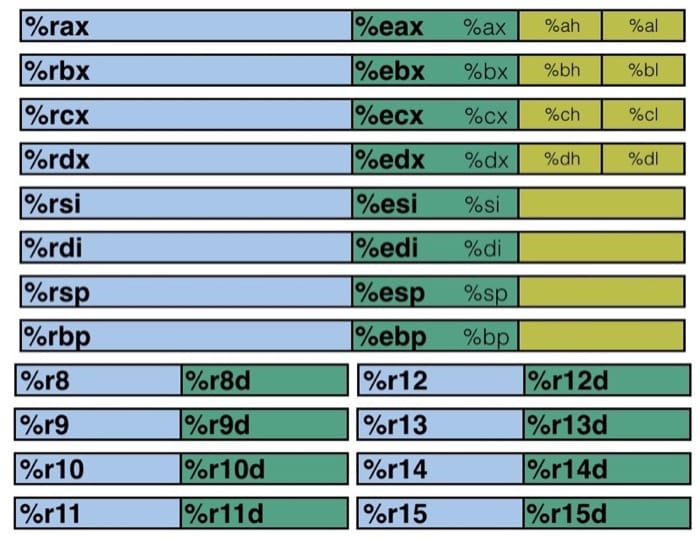

x86-64 则进一步扩展了这些寄存器:
前六个寄存器称为通用寄存器,有其特定的用途:
- %rax(%eax) 用于做累加,过程调用返回值
- %rcx(%ecx) 用于计数
- %rdx(%edx) 用于保存数据
- %rbx(%ebx) 用于做内存查找的基础地址
- %rsi(%esi) 用于保存源索引值
- %rdi(%edi) 用于保存目标索引值

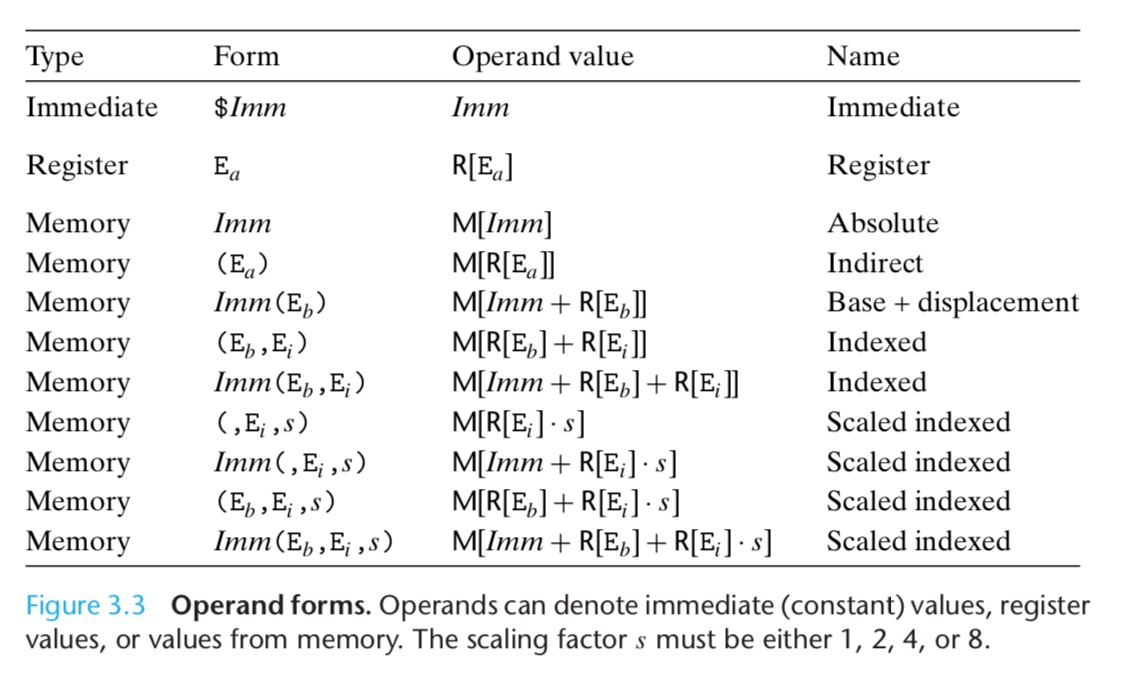

操作数指示符
有三种类型的操作数,立即数(Imm)、寄存器值(Reg)、内存值(Mem)。

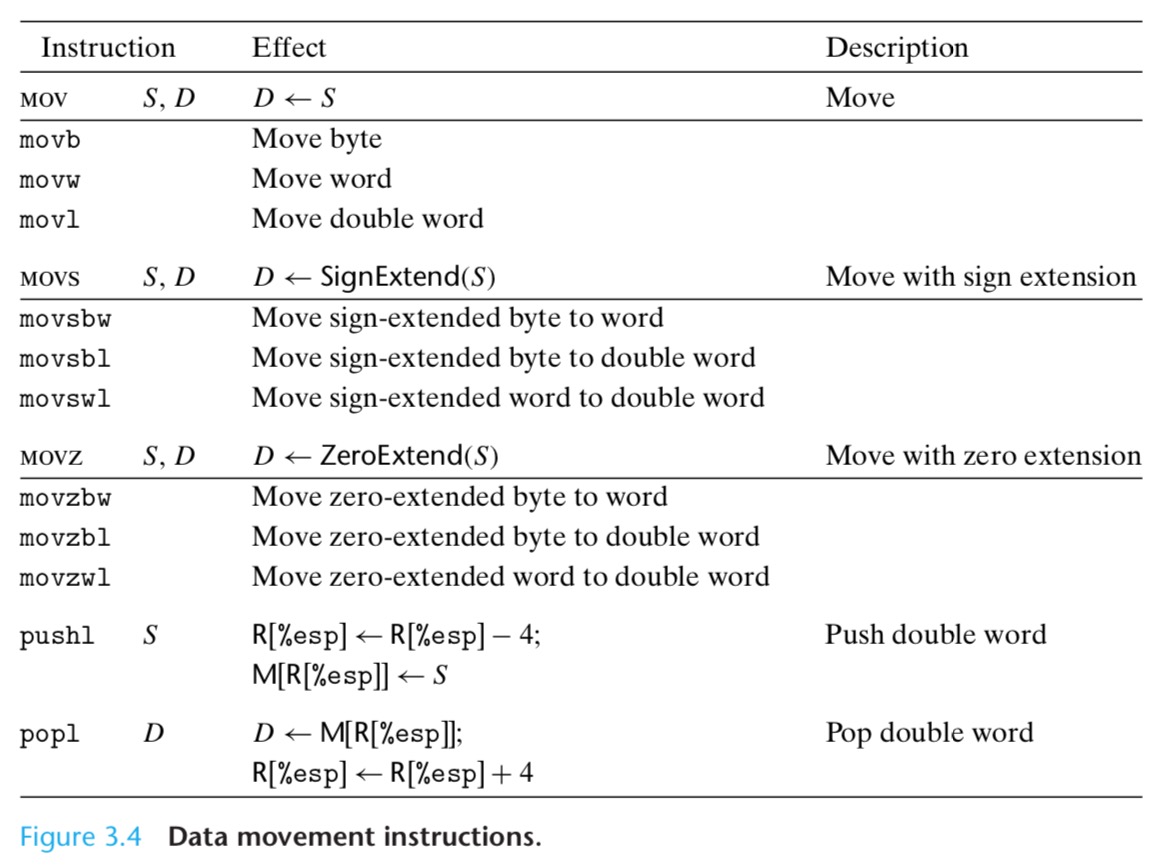

mov 指令

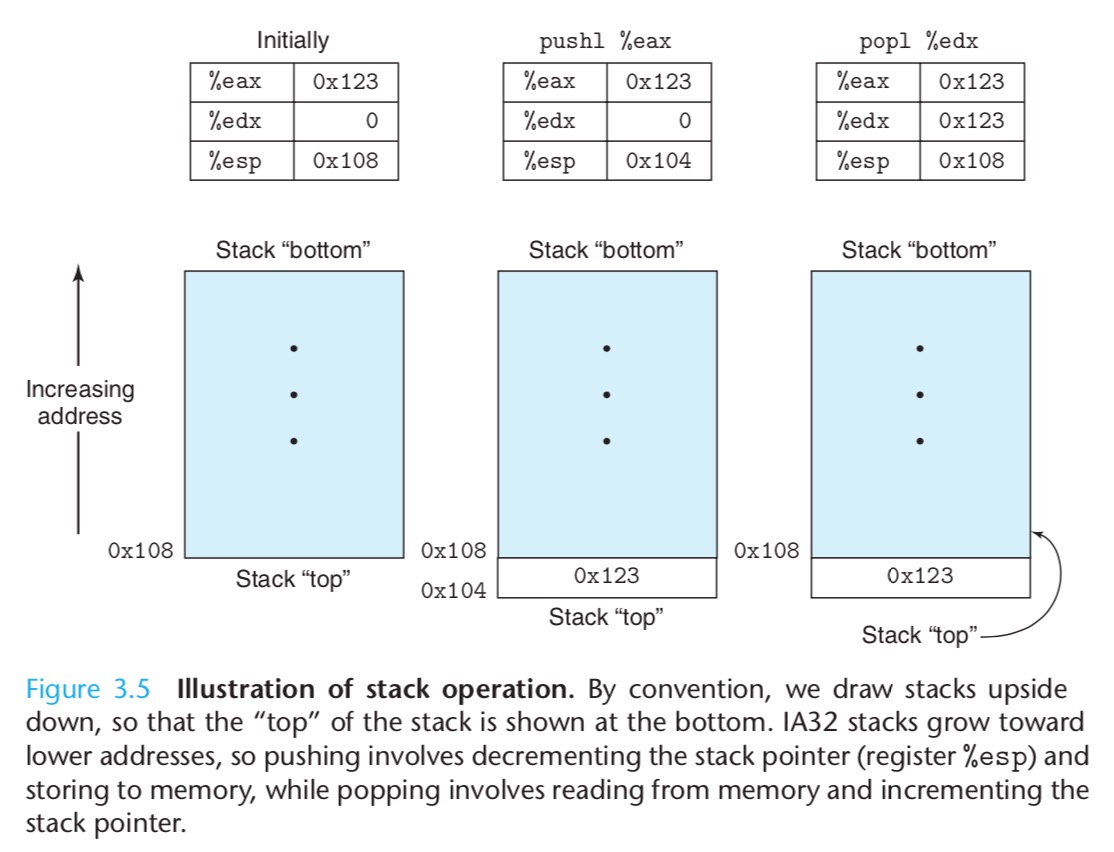

pushl %ebp
指令等价于下面的指令:
1 | subl $4,%esp 减小栈指针 |
popl %eax
指令等价于下面的指令:
1 | movl (%esp), %ebp 把%esp指向的内存地址中的值读到%eax中 |

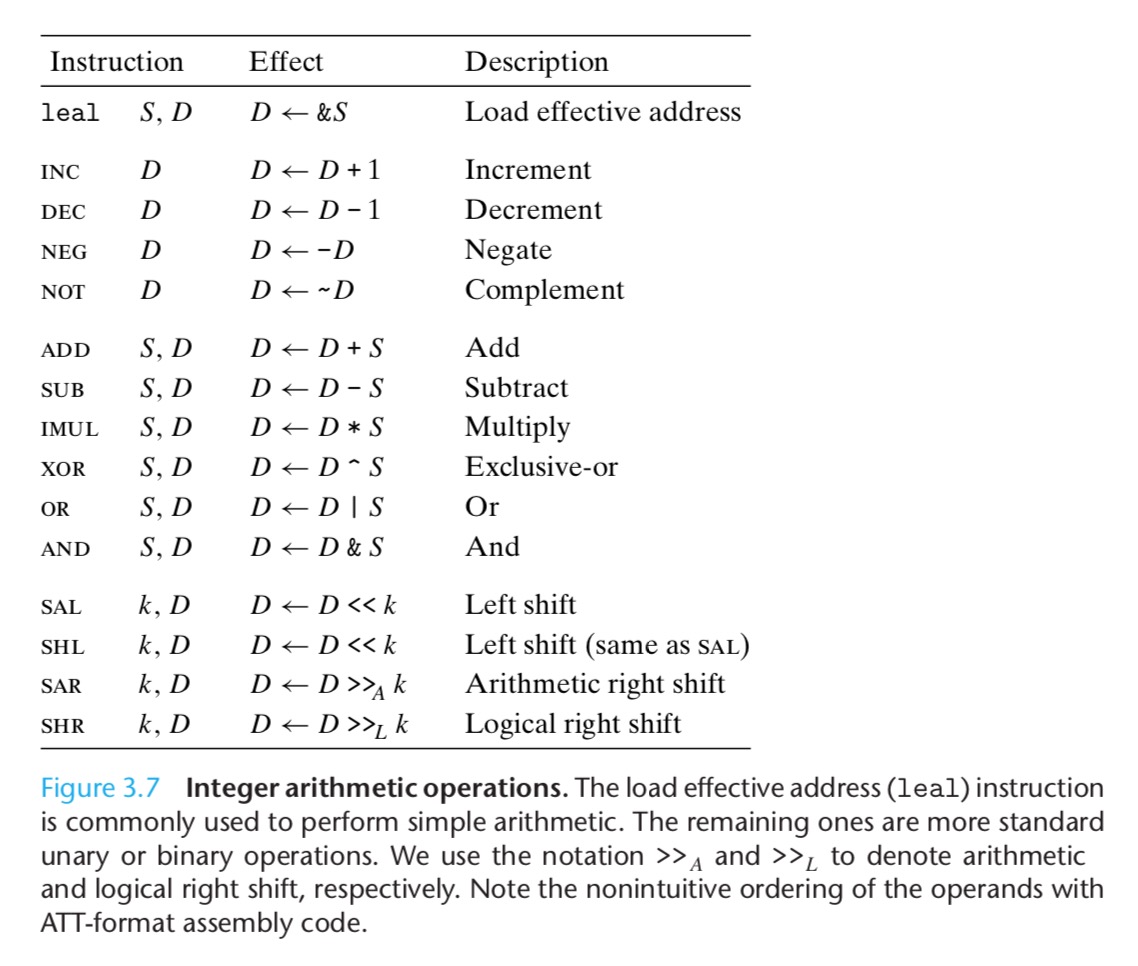

算术和逻辑操作
load effective address,leal 指令,实际上是一个 movl 指令。
多个操作数的指令,注意一下两个操作数的顺序即可
位移操作
位移的值是用一个单字节来表示,且数值只能是 0 到 31,所以这个字节只有低五位才会被考虑。

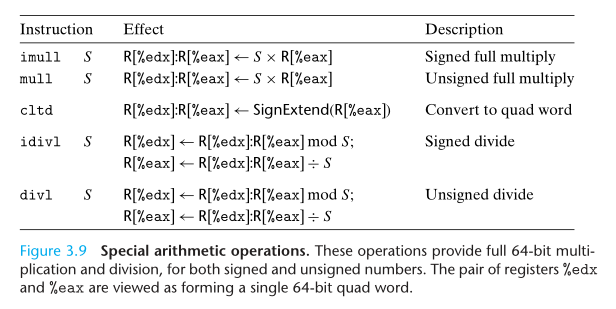

扩展乘除指令
控制
状态码
使用单比特的状态码来描述算数和逻辑运算的状态。最常用的状态码如下:
- CF: carry flag 进位符,用来表示最高位的进位。通常用来检测无符号运算的溢出
- ZF: zero flag,零标志符,最近的操作产生了 0
- SF: sign flag,符号位,最近的操作产生了负数
- OF: overflow flag,溢出符,补码溢出,正负都可以,表示有符号溢出
举个例子:t=a+b,a、b、t 都是整形数。
1 | CF: (unsigned)t<(unsigned)a 无符号溢出 |
OF 的表达式也可以写作:(a<0 && b<0 && t>0) || (a>0 && b>0 && t<0),也就是说 a、b 都是负数相加却是正数,或者 a、b 都是正数相加却是负数,这两种情况就代表溢出了。0>
leal 操作不会改变状态码,因为这个指令只是用来计算地址。除此之外表 3.7 中的所有操作都可能改变状态码。例如逻辑操作:XOR,会使 CF 和 OF 置零,移位操作会使 CF 置为最后一个移位出去的 bit,但 OF 要置零。自增和自减指令会设置 OF 和 ZF,不设置 CF。

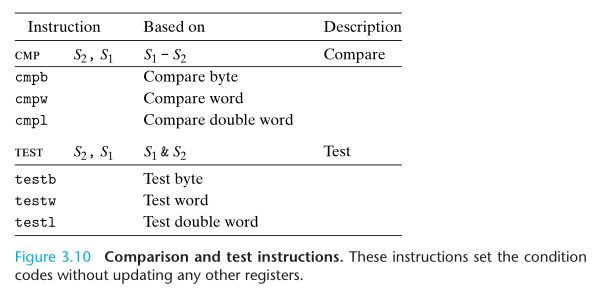

CMP 指令类似于 SUB 指令,但只修改状态码而不改变其他寄存器,如果两个操作数相等,ZF 就会被设置;TEST 指令类似于 AND 指令,但只修改状态码而不改变其他寄存器,如果两个操作数是重复的: testl %eax,%eax,作用是检测%eax 是 0,还是正数,还是负数。
访问状态码
有三种常用的方式访问状态码:
- 根据几个状态码的逻辑组合,设置单个字节为 0 或 1,也就是 set 指令
- 根据状态码,跳转到程序的其他分支
- 根据状态码传送数据
举个例子:计算a<b
,a 和 b 都是 int 型
1 | a is in %edx, b is in %eax |

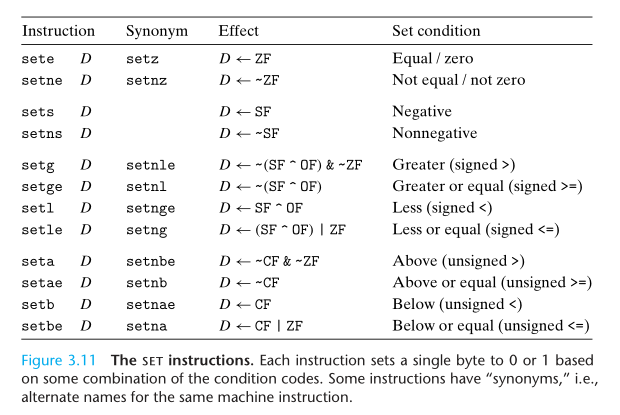

setl 指令是:D <- SF^OF
,也就是有两种情况代表 a-b<0
:
- OF=0(a-b 没有发生溢出),且 SF=1(a-b 结果为负)
- OF=1(a-b 发生了溢出),且 SF=0(a-b 结果为非负)
第二种情况比较复杂,需要简单分析一下。a-b 发生了溢出,有两种情况:正溢出和负溢出。负溢出:a 是负数,b 是正数,但 a-b 结果为正(结果小于了最小的负数,发生溢出);正溢出:a 是正数,b 是负数,但 a-b 结果为负(结果大于了最大的正数,发生溢出)。
比如:
1 | -128: 1000 0000 |
a=-128, b=127, a-b=-128-127= $(1 0000 0001)_2$ , 从结果上来看就变成了 1(正数),这就是负溢出
a=127, b=-127, a-b=127-(-127) = $(1111 1110)_2$ , 从结果上来看就变成了 -2(负数),这就是正溢出
OF=1, SF=0,就是负溢出,而负溢出代表着 a 是负数,b 是正数,也就是a<b
其他三个有符号比较以此类推。
跳转指令

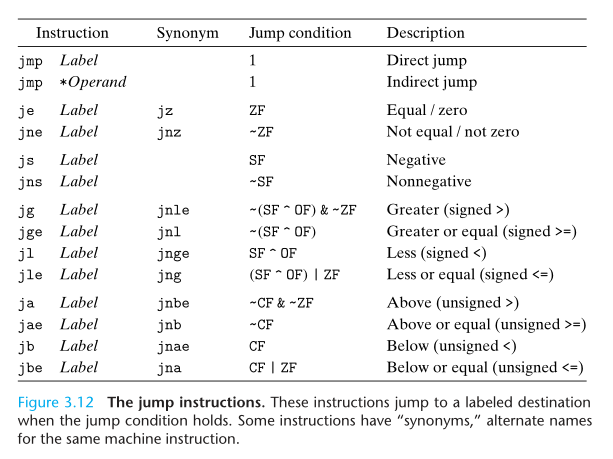

可以看到条件跳转必须是直接的,而无条件跳转可以使用操作数。
跳转位置的编码有两种:
- 借助 PC 使用相对定位
- 使用绝对定位
实例如下:
1 | jle .L2 if <=, goto dest2 |
目标文件和汇编文件对应如下:
1 | 8: 7e 0d jle 17 <silly+0x17> Target = dest2 |
对应的关系是:0xd+0xa=0x17
,0xf3+0x17=0xa
,为什么是加下一条指令的地址而不是当前指令呢?这个传统要追溯到计算机的早期实现,当时的处理器会在执行每一条指令之前先更新一下 PC(program counter)。

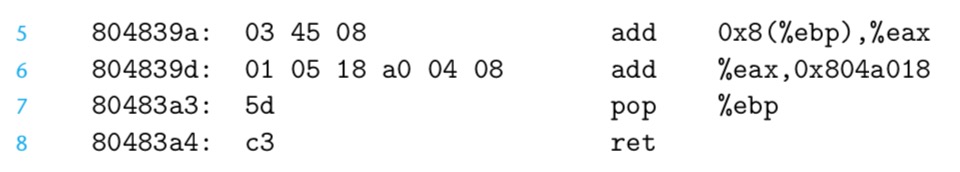

1 | 804839c: 7e 0d jle 80483ab <silly+0x17> |
从反汇编代码来看,跳转如果使用 PC 相对地址,则不管代码存储到内存中的哪个位置,跳转的地址都不需要修改,且需要的编码更短。
翻译条件分支
1 | if(test-expr) |
先写成等价的 goto 版本,然后就可以很轻松的转成汇编了
1 | t=test-expr; |
从汇编的角度看 &&短路
原理:
1 | void cond(int a, int *p) |
1 | a %ebp +8, p at %ebp +12 |
可以看到第一个条件通不过的时候就跳过了第二个条件判断。
循环
do while

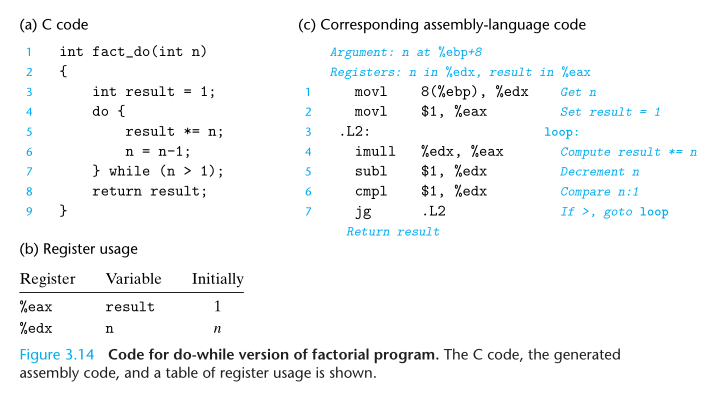

1 | do |
goto 版本:
1 | loop: |
while
1 | while (test-expr) |
先转成 do while 形式:
1 | if (!test-expr) |
在把 do while 转成 goto 版:
1 | t = test-expr; |
for
1 | for (init-expr; test-expr; update-expr) |
先转成 while 形式:
1 | init-expr; |
然后转成 do while 形式:
1 | init-expr; |
最后转成 do while 的 goto 版本:
1 | init-expr; |

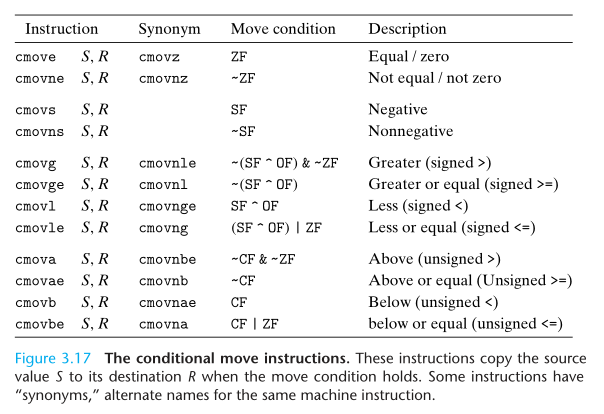

状态转移指令

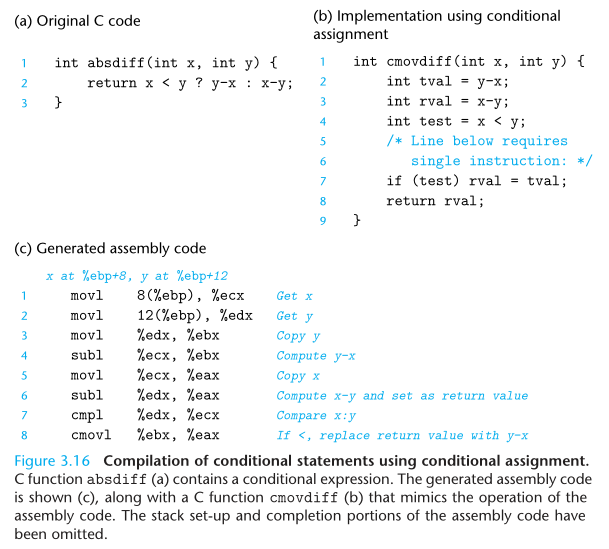

1 | v = test-expr ? then-expr : else-expr; |
goto 版:
1 | if (!test-expr) |
switch
switch 主要使用了跳转表:
1 | int switch_eg(int x, int n) { |
1 | int switch_eg_impl(int x, int n) { |

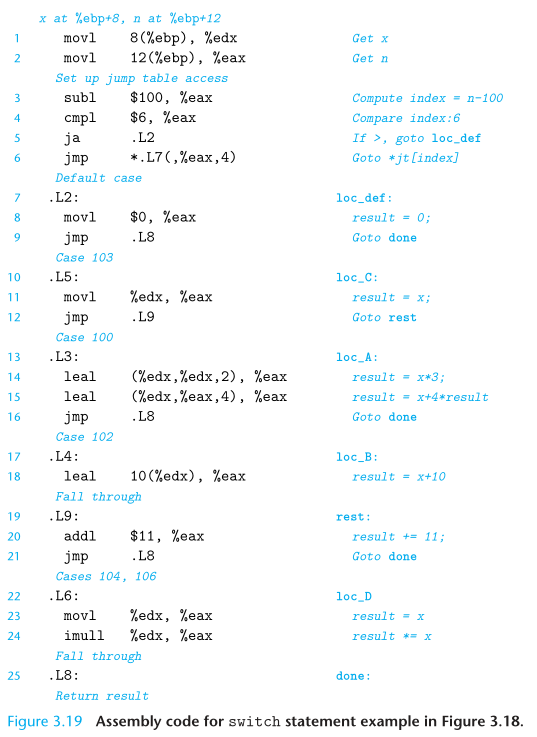

汇编代码如下:

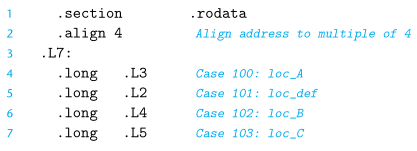

跳转表的步长是 4
.rodata 的意思是:read only data
过程调用
有以下几个要点:
- 栈是倒着长的

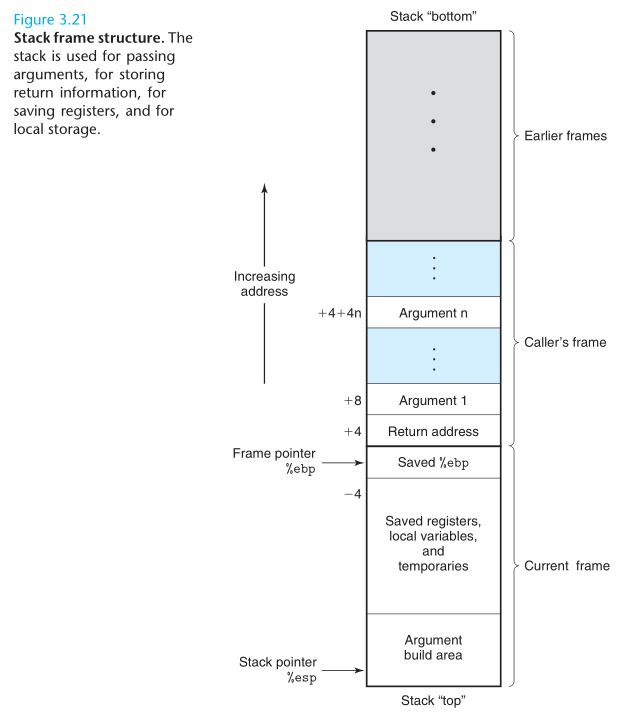

- 每个过程调用都有一个 stack frame,栈帧
- 栈顶帧用两个指针来维护,一个是帧起址:%ebp,一个是栈指针:%esp 指向栈顶。
%esp 在过程运行的时候可能会被抹掉,这时候可以通过%ebp 来定位。
可以看到返回地址在每一帧的最后。而每一帧的第一个位置存放着上一帧的帧起址%ebp。帧的中间则放置局部变量、过程参数等值。
有以下几种情况会将局部变量放到栈帧中:
- 局部变量多到寄存器放不下
- 局部变量是数组或者结构体,必须用到引用
- 局部变量使用了取址符
&
,所以我们必须给它生成地址
转移控制

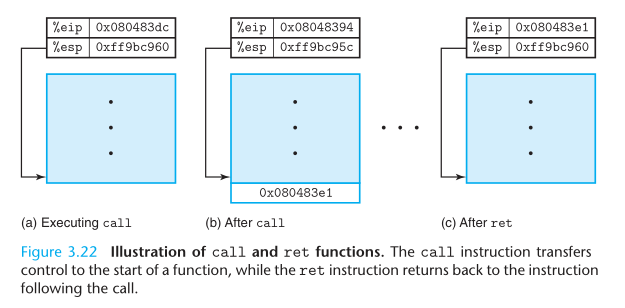

call 指令的效果是:把返回地址 push 到栈中,然后跳到调用程序的地址(也就是把 PC 设置一下)。返回地址是汇编代码中 call 指令后面那条指令的地址。
ret 指令把栈顶的返回地址 pop 出来,并跳转到这个地址。
寄存器使用传统
%eax, %edx, %ecx 是调用者保存寄存器。也就是说当过程 Q 被过程 P 调用,过程 Q 可以随意的写这三个寄存器,因为在调用 Q 之前 P 必须保存这三个寄存器的值。
%ebx, %esi, %edi 是被调用者保存寄存器。也就是说在过程 Q 写这些寄存器之前,必须保存里面的值,并在 return 之前恢复原样。

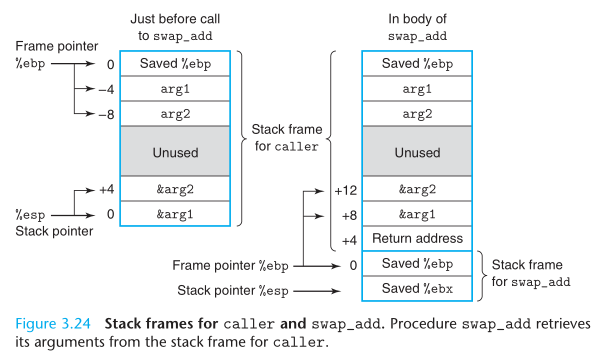

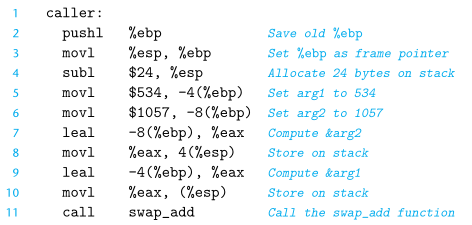

过程调用例子
1 | int swap_add(int *xp, int *yp) |
一些编程语言,比如 Pascal,提供了值传参和引用传参。但 C 语言只有值传参,C++提供了引用传参。C 语言可以通过指针来实现引用传参。
总共申请了 24 字节的空间,8 字节用来存局部变量,8 字节用来存参数,还有 8 字节未使用。
为什么要浪费 8 字节,原因是:内存对齐。GCC 遵循一个 x86 编程方针:栈空间必须是 16 的整数倍,包括保存%ebp 的 4 字节和返回地址的 4 字节。这里总共加起来是 24 字节,所以需要额外的 8 字节填充成 32 字节。
swap_add 的汇编代码如下:
分为三个部分:setup、body、finish
setup:
1 | swap_add: |
首先要保存调用者的帧基指针,然后重新设置当前帧基指针,然后如果用到%ebx,%esi,%edi 等寄存器就需要保存。
body:
1 | movl 8(%ebp), %edx Get xp |
获取参数,进行计算。
finish:
1 | popl %ebx Restore %ebx |
恢复两个寄存器,同时%esp 回到了上一个帧的栈顶,指向了返回地址,然后 ret 指令就可以把 PC 置为返回地址了,这样就完成了控制权的转移。
然后执行调用完 swap_add 之后的代码:
1 | movl -4(%ebp), %edx |
leave 指令的作用是重置栈指针和帧指针,也可以使用 popl 来重置,很简单:
1 | //使%esp指向%ebp的地址(也就是Saved %ebp那里) |
而之后的ret
指令继续将Return Address
pop 出来,并将Return Address
放到 PC 中。
从这个例子我们可以看出,编译器遵循一组简单的惯例来管理栈结构。
- 通过%ebp 加偏移量(+8,+12,...)访问参数
- 通过 push 指令或者栈指针减偏移量来分配栈空间
- 在返回前恢复保存好的寄存器,并使栈指针指向调用者的返回地址(Return Address)
数组、多维数组、结构体、联合体这些都比较简单,这里略过。
要注意的点:只有 call 才会 push 一个返回地址,所以 swap_add 的栈帧中并没有返回地址,说明它没有调用其他函数
指针
每种数据类型都有对应的指针类型,但指针类型不是机器码的一部分,只是 C 语言提供的一种抽象,帮助程序员避免犯错。
内存引用越界和缓冲区溢出
我们可以看到 C 语言对数组引用没有任何边界检查,而且栈里面既保存了局部变量又保存了寄存器值以及返回地址。所以一旦数组越界写就会破坏整个程序的运行。
看下面这个例子:
1 | /* Sample implementation of library function gets() */ |

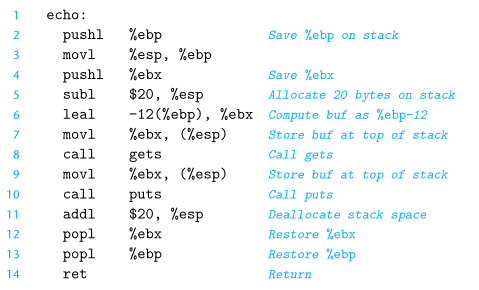

这段 C 语言代码对应的汇编代码如下:
分配数组空间的时候是直接固定了 8 字节,这里给 buf 分配的空间也是 8 字节:leal -12(%ebp), %ebx
,并把 buf 作为参数放置于栈顶。

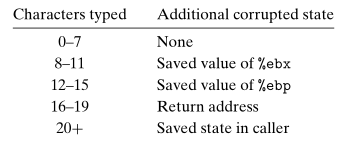

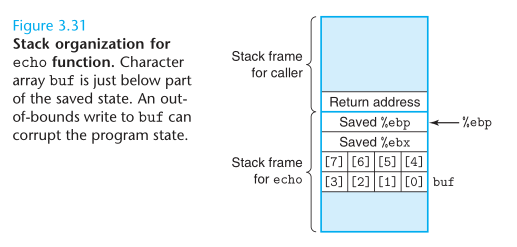

我们可以看到,当读写 buf[8]的时候,实际上是在读写Saved %ebx
。
通常给被攻击的程序输入一个字符串,这个字符串包含了可执行代码的字节编码,如果我们通过缓冲区溢出修改了返回地址,那么 ret 指令就可以跳转到我们攻击代码的位置。
蠕虫(worms)和病毒(viruses)的区别:相同点:都可以复制和传播自身,不同点:蠕虫可以自己运行,病毒是把自己加入到其他程序中,包括操作系统代码,病毒是不能独立运行的。
对抗缓冲区溢出攻击的方法
栈随机化
攻击者需要插入攻击代码(一个字符串),并知道攻击代码的位置(也就是字符串存放的栈地址),而且指向这段字符串的指针也是这个字符串的一部分。如果栈的位置是固定的,那么就很容易猜到攻击代码的存放位置。用如下代码可以检测栈的位置:
1 | int main() { |
只需要打印一个局部变量的地址。
栈随机化的思想是程序每次运行时栈的位置都不一样,实现方式是:程序开始时,在栈上分配一段 0~n 字节之间的随机大小的空间,例如使用alloca
可以在栈上分配空间。程序不使用这段空间,它的作用是使后续栈的位置发生变化。分配的 n 必须足够大,这样才能有足够多的变化,但又必须足够小,这样才不会浪费空间。
栈随机化是更大一类技术的一种,这类技术称为:Address-Space Layout Randomization,ASLR,地址空间布局随机化。但攻击者还是可以采取一定措施来增加攻击成功率,一种常见的手段就是在攻击代码前中插入很长一段的nop
指令,这个指令只会使程序计数器(PC)加一,除此之外没有任何副作用。只要攻击者能够猜中这段序列中的某个地址,就可以顺利到达攻击代码。这个序列的常用术语是:nop sled 空操作雪橇。
栈破坏检测

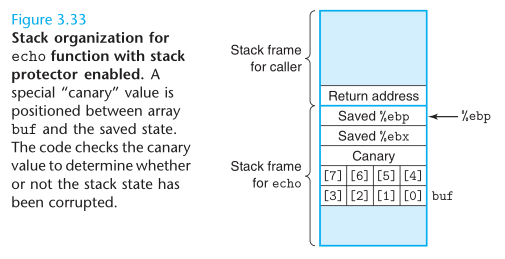

在局部缓冲区和栈状态之间插入一个随机的金丝雀值(也叫哨兵值),一旦发现这个值被改变,就说明缓冲区溢出了,那么就可以将程序异常中止。
攻击者只有输入局部缓冲区变量的权限,所以无从得知金丝雀值。
GCC 默认就会插入金丝雀值,如果不想要可以使用参数:-fno-stack-protector

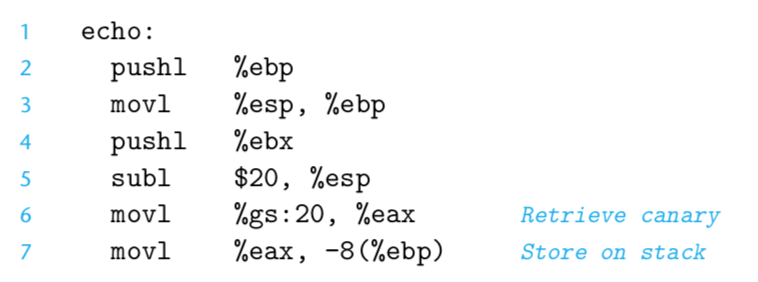

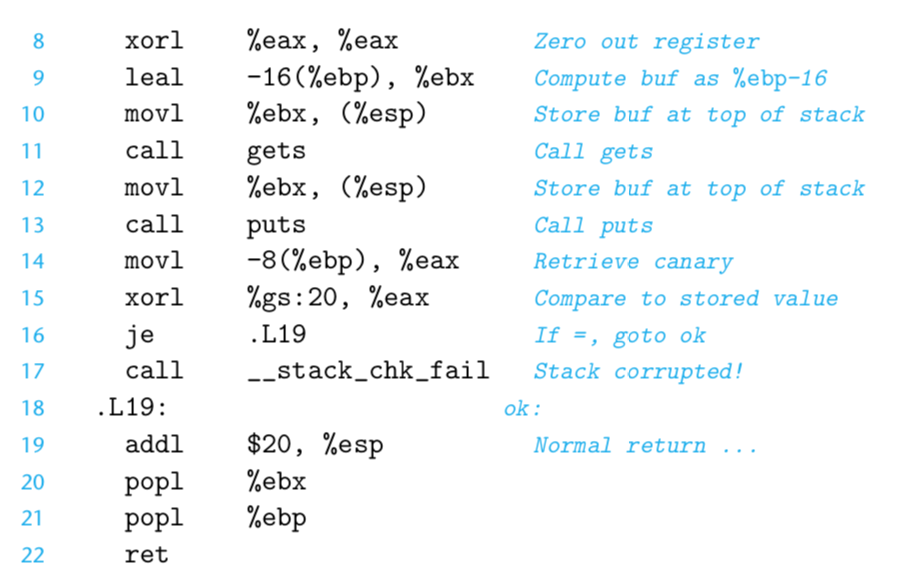

来阻止 GCC 产生这种代码。当不使用此参数时,产生代码如下:
指令参数%gs20, %eax
指明金丝雀值使用 segmented addressing(段寻址)从存储器中读入。将段标志为只读,这样攻击者就不能同时修改段中的金丝雀值。最后使用xorl
比较段和栈中的金丝雀值,如果不相等则call __stack_chk_fail
。
这种做法可以带来很小的性能损失。
限制可执行代码区域
在典型的程序中,只有保存编译器产生的代码的那一部分存储空间才需要是可执行的。其他部分可以被限制为只允许读写。虚拟存储器空间在逻辑上分成了页(page),典型的每页是 2048 或者 4096 字节。由硬件提供存储器保护。以前,x86 体系结构将读和执行访问控制合并成一个 1 位标志,所以任何被标记为可读的部分也是可执行的,当然也有很多机制可以限制一些页是可读的但是不可执行,然而这些机制都很消耗性能。最近,AMD(Advanced Micro Devices)为它的 64 位处理器的内存加入了 NX, No-eXecute,不可执行位,intel 也跟进了,检查页是否可执行由硬件来完成,效率上没有任何损失。
